法兰连接的气动夹管阀

气动夹管阀法兰连接公称直接 DN25 至 DN450。
标准配置 法兰连接 符合德国工业制作标准 DIN EN1092(PN10/16)和/或 美标 ANSI B 16.5 –150 Ibs(DN40-100)。

法兰连接的气动夹管阀的功能和优点请参阅对气动夹管阀的一般说明。

带法兰连接气动夹管阀的结构

VF 和 VMC系列的结构包括内衬套,壳体和两个法兰。 夹管阀内衬套位于气动夹管阀壳体中心,并由两个法兰在端部压缩,由此构成一个结构紧凑的单元。

目前可以供货的带法兰连接的气动夹管阀分为3个系列

VMC 系列的公称通径为DN025-DN100。
具有法兰式接头的 VMC 型气动夹管阀由一个粉末涂层的铝制外壳或电化抛光的不锈钢外壳(可选)、一个纤维强化的密封膜片和两个电化抛光的不锈钢法兰构成。

VF系列公称通径为DN040-DN250。
VF系列法兰连接的气动夹管阀的构成为粉末喷涂铸铝阀体和织物增强内衬套。由于采用4种不同的法兰结构,因此可将夹管阀几乎不受任何限制地应用于各种工业领域。

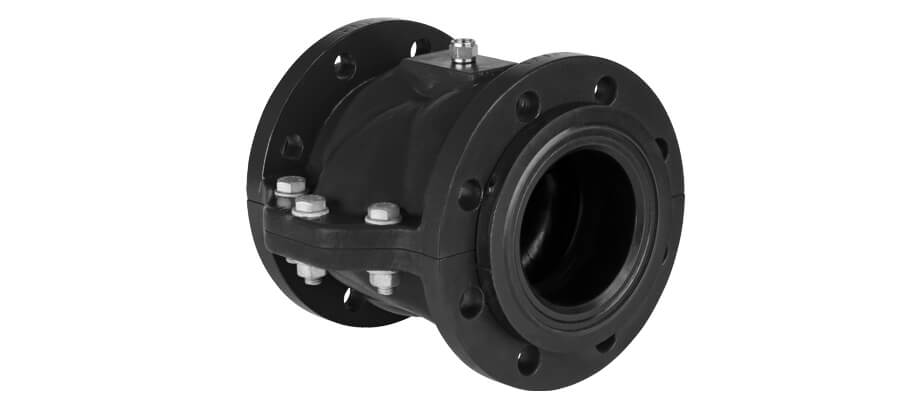

RVA系列的公称通径为DN025-DN450。
RVA系列的带法兰连接的气动夹管阀的构成为分成两部分的阀体(材料可为灰铸铁、铝或者焊接钢)和织物增强内衬套。

VMC系列
VF系列
RVA系列

工业领域,可能的应用领域:

  • 饮料
  • 农业
  • 食品工业
  • 造纸工业
  • 纺织工业
  • 木业
  • 烟草行业
  • 金属行业
  • 采矿
  • 回收利用行业
  • 垃圾处理
  • 印刷
